随着时代的进步，建筑和室内装修朝着集成、装配式方向发展；成都市暖侬侬科技有限公司从德国引进低压电热膜，配套自己研发的控制电源，与国内大型家具企业合作，适时推出36V装配式墙暖系列： 电视墙采暖、背景墙采暖、智能墙变采暖。该系列采暖是将低压电热膜植入护墙板内部，成功实现采暖单元模块化，现场装配式施工，施工流程更简单、更便捷；我们用暖侬侬电视墙采暖体验间来加以介绍：

一、德国原产低压电热膜植入墙板

▲ 表1：电热膜基本参数表

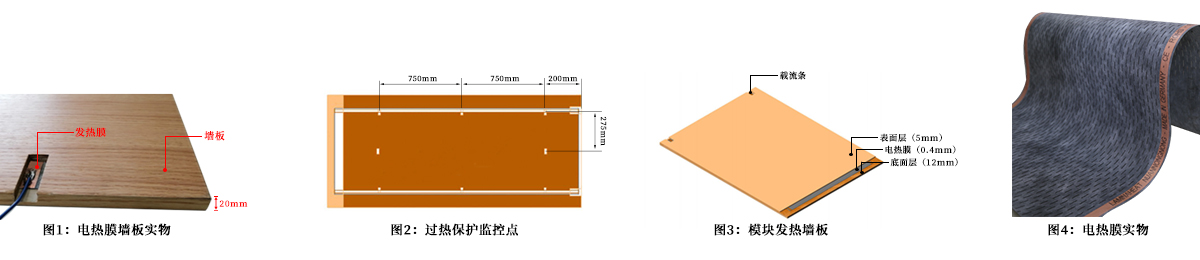

   制作低压电热膜模块墙板，其表层和底层材料必须选用防火等级B1或A级以上材质，底层开长方形凹槽内置超温保护装置（图2），每个模块在电热膜载流铜带处开长方形U形槽，方便焊接引线（图3）。

制作电视墙体验间4张电热膜集成模块墙板数据

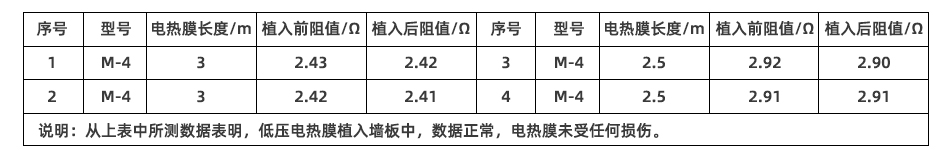

▲ 表2：电热膜植入墙板电阻前后对比表

  二、控制电源选用恒牛分体式2400VA电源适配器

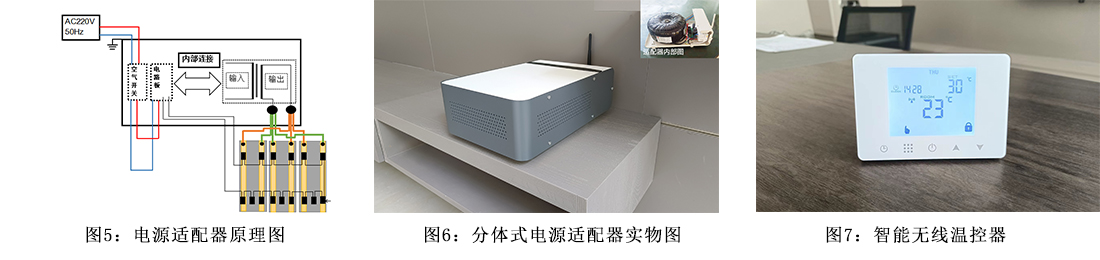

   暖侬侬公司专为36Ⅴ电采暖研制两类适配器；分体式和＂一拖N＂集成式两种，这里选用分体式2400VA电源适配器（图6），它具有多重安全保护功能：变压器超温断电、发热体多点过热保护断电、线路短路断电、浪涌抑制等。该适配器可选用环形变压器或Q型变压器，其中Q型变压器为国家专利产品，可大幅度抑制电网谐波干扰引起的变压器发响。

  三、无线温控器

   暖侬侬公司专为36V电采暖研发多种型号温控产品，控制方式分为有线和无线两种，这里选用智能无线温控器（图7），它采用无线射频技术控制适配器电源通断、控制面板与接收器的IP地址锁定，有效防止温控器控制面板与接收器之间的失码、错码及无线温控器之间相互干扰等问题；可与WIFI连接,实现手机APP远程操控。

  四、设计与施工

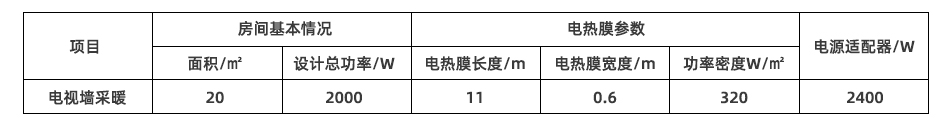

▲ 表3:基本参数一览表

1.前期准备工作

 a:按上表3基本参数制作规划图、施工图、效果图；

 b:墙面平整处理；

 c:施工材料材料、工具入场前期准备。

2.现场施工

 a:将所有发热模块墙板用50cm导线焊接引出，并连接背部超温保护装置，导线引出。

 b:按照施工图扣装墙板，与此同时进行电路连接，电源引出线和过热保护装置引线均连至适配器。

3.数据测试与比对

 a:用数字万用表测试所有发热单元的电阻值，并与规划图进行比对。

 b:通电测试（初级电压、电流；次级电压、电流），并与规划图比对

 c:通电15分钟以上用红外成像仪检测发热体是否正常。

4.二次维护

 a:按照《暖侬侬施工规范》要求发热体通电150-480小时之间，需上门进行二次维护。

 b:二次维护要求将电源适配器内所有固定螺栓再次拧紧，确保接触紧密。

 c:通电测试（初级电压、电流；次级电压、电流），并与第一次通电数据进行比对。

 d:用第一次测试的数据制作标签，并粘贴在电源适配器底部。

   结论：低压电热膜集成模块墙板装配式墙暖由三大系统构成：发热体为低压电热膜集成墙板，控制电源为分体式电源适配器，温度控制为 有线/无线温控器。电热膜德国原装进口，由短丝碳纤维制作，经历1000多天苛严环境下寿命测试，数据表明寿命30年以上；使用低压隔离供电电源，从源头上解决了用电安全；远红外热辐射采暖，克服了传统采暖的诸多痛点和难点。

   低压电热膜集成模块墙板装配式墙暖已开发出；电视墙采暖、背景墙采暖、智能墙变采暖，实现了发热体集成模块化，装配式施工，必将成为今后室内采暖的发展趋势之一。
